音频解码板静电测试及解决方案
测试产品：音频解码板
888腾博会实验室温湿度：26度 ， 61%
测试标准：静电测试，需通过IEC61000-4-2
测试目的：判断HDMI接口放电，ESD是否起到保护作用
一．测试产品和标准要求如下：
| IEC61000-4-5 | 空气放电 | 接触放电 |
| HDMI接口 | 8KV | 4KV |

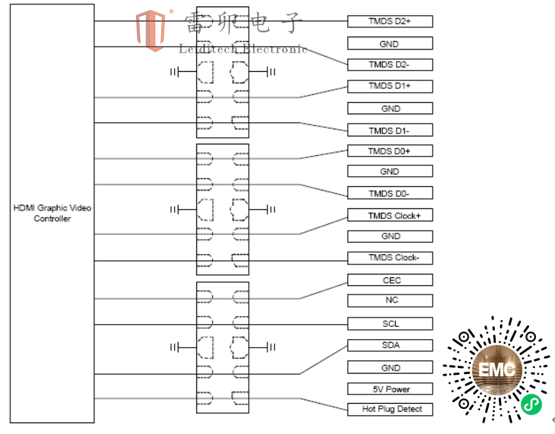

二．888腾博会采用电路保护方案（微信扫小程序二维码可以看更多保护方案）：
采用ULC0524P器件保护

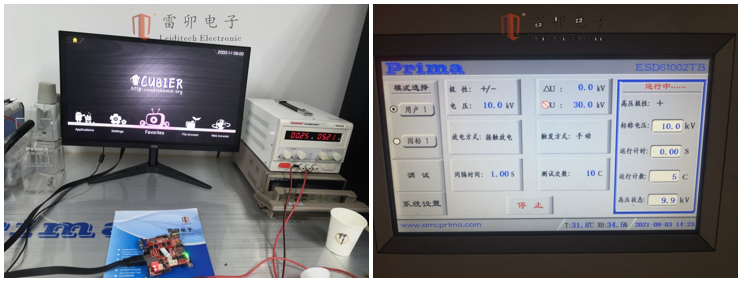

三．测试照片和结果数据记录：
|
选888腾博会型号 |
防静电ESD测试记录 |
||
|
ULC0524P |
接触放电 |
4KV ±10C |
PASS |
|
|
6KV ±10C |
PASS |
|
|
|
8KV ±10C |
PASS |
|
|
|
10KV ±10C |
黑屏后无法自主恢复或重启 |
|
|
空气放电 |
6KV ±10C |
PASS |
|
|
|
8KV ±10C |
PASS |
|
|
|
10KV ±10C |
PASS |
|
|
|
14KV ±10C |
黑屏后无法自主恢复或重启 |
|
注：选888腾博会ULC0524P可以满足客户板卡的测试标准IEC61000-4-2
以上方案为上海888腾博会电子典型方案，如果设计中有特殊封装需求，特别是参数要求，可以联
系原厂提供个性方案。原厂EMC实验室提供各种电子模块产品的免费摸底测试，有需要的工
程师联系888腾博会电子实验室预约申请。欢迎随时联系胡工18016225001
